  簡介：v型架(鑄鐵v型架)用于軸類零件的檢測,劃線,定位及機械加工中的裝夾,一般都成對供應,是一個四棱體,四個工作面上或四個尺寸不同的90度的槽

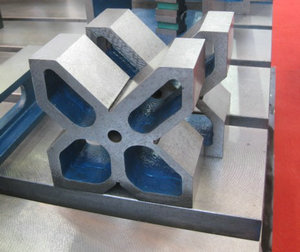

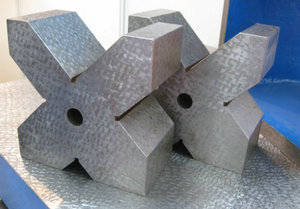

　　v型架(鑄鐵v型架)用于軸類零件的檢測、劃線、定位及機械加工中的裝夾，一般都成對供應，是一個四棱體，四個工作面上或四個尺寸不同的90度的槽，主要用于軸類零件的檢驗和劃線。

　　v型架(鑄鐵v型架)按材質可以分為球鐵V型架和灰鐵V架鐵兩類：球鐵V型架的使用比較少，一般使用規格較小，精度要求較的V型鐵，比如：研磨V型鐵。球鐵V型架的精度大于0級。灰鐵V型架的使用比較 ，灰鐵的成本低、生產周期短，工藝簡單、經久耐用是制造商和用戶的原因之一。

　V型架產品規格：（成對供應）

規格mm	工作面平面度		V型槽對底面平行度		V型槽對側面平行度		V型槽兩側面對稱度		V型槽對端面的垂直度
	V型架精度等級um
	1	2	1	2	1	2	1	2	1	2
60×60×50	2	3	5	10	5	10	10	20	5	10
105×105×78	3	5	8	15	8	15	16	30	8	15
100×100×65			10	20	10	20	20	40
150×150×80			15	25	15	25	30	50
200×200×90			15	25	15	25	30	50	12	25
300×300×120			20	30	20	30	40	60	25	35
